Mathematikaufgaben für Lernende der Elektroberufe im 1. Lehrjahr
⚽ 11. Trigonometrie (Winkelfunktionen)
Winkelfunktionen ...

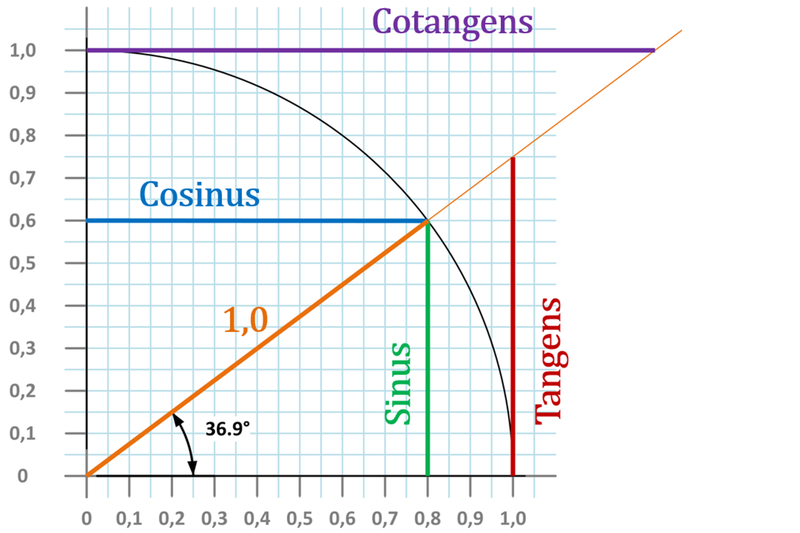

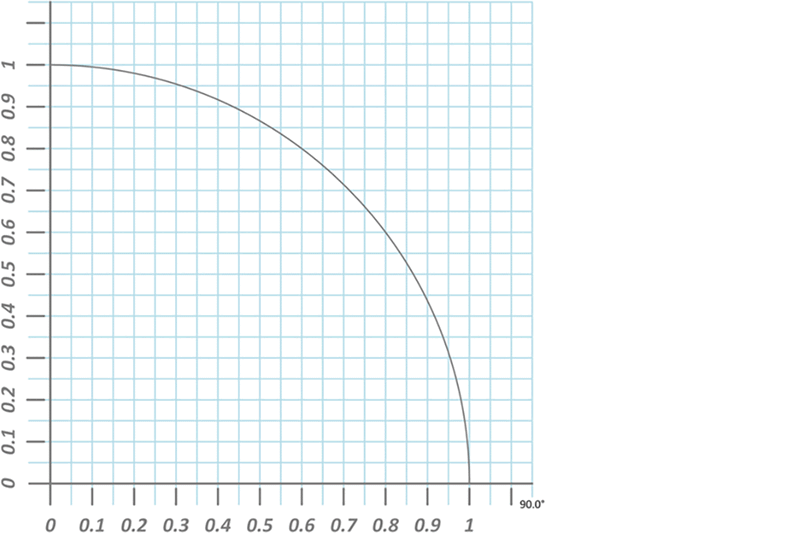

... im Einheitskreis! (Radius 1.0)
Sinuskurve aus dem Einheitskreis
Rechtwinkliges Dreieck für Winkelfunktionen

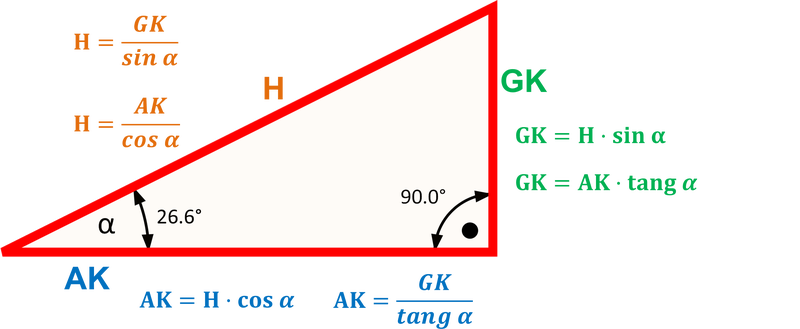

Formeln im rechtwinkligem Dreieck
«Eselbrücke!»
Beispiel:
Aufgabe 11.1
Bestimme mit dem Taschenrechner:
Aufgabe 11.2

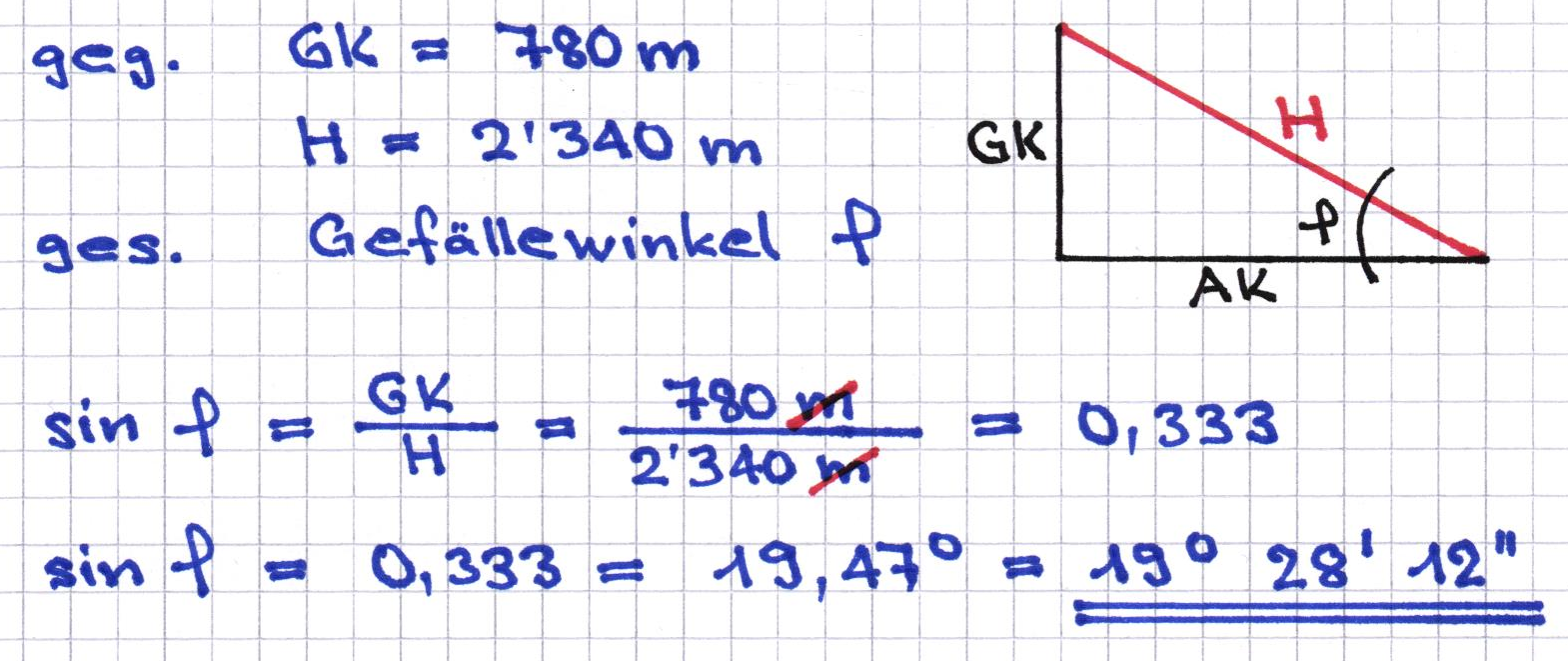

Die für einen Druckstollen verwendeten Rohre sind insgesamt 2.34 km lang und liegen in einer Geraden.
Die Enden des Stollens liegen, vertikal gemessen 780 m auseinander.
Berechnen Sie den Gefällewinkel des Stollens!
Die Enden des Stollens liegen, vertikal gemessen 780 m auseinander.
Berechnen Sie den Gefällewinkel des Stollens!
Aufgabe 11.3
Berechnen Sie die Länge l des Ankerseils!
Aufgabe 11.
4
4
Eine Platte soll wie angegeben schräg abgeschnitten werden.
Welche Länge hat die Seite b?
Welche Länge hat die Seite b?
Aufgabe 11.5

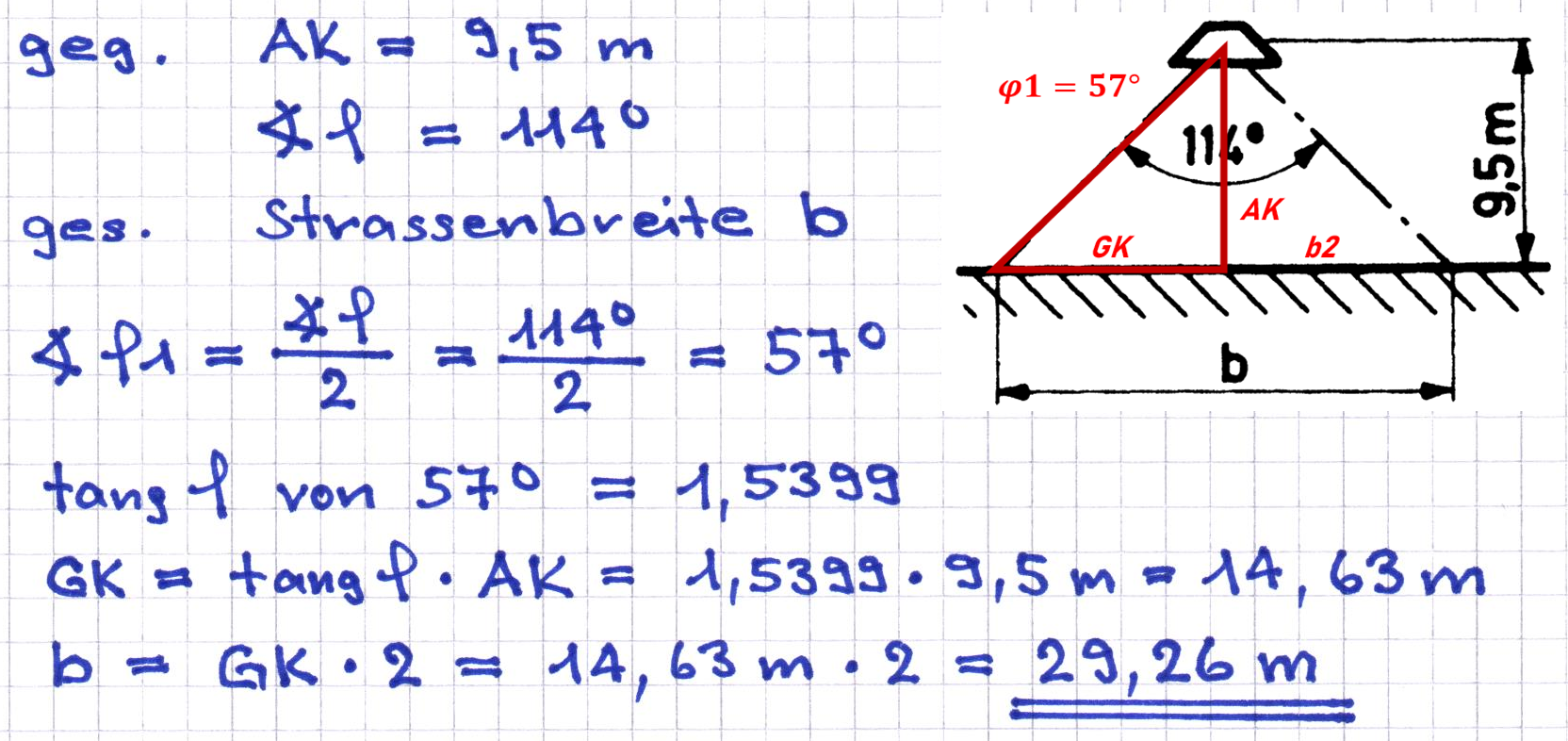

Auf welche Breite b leuchtet die Strassenlampe die Strasse aus?
Aufgabe 11.6

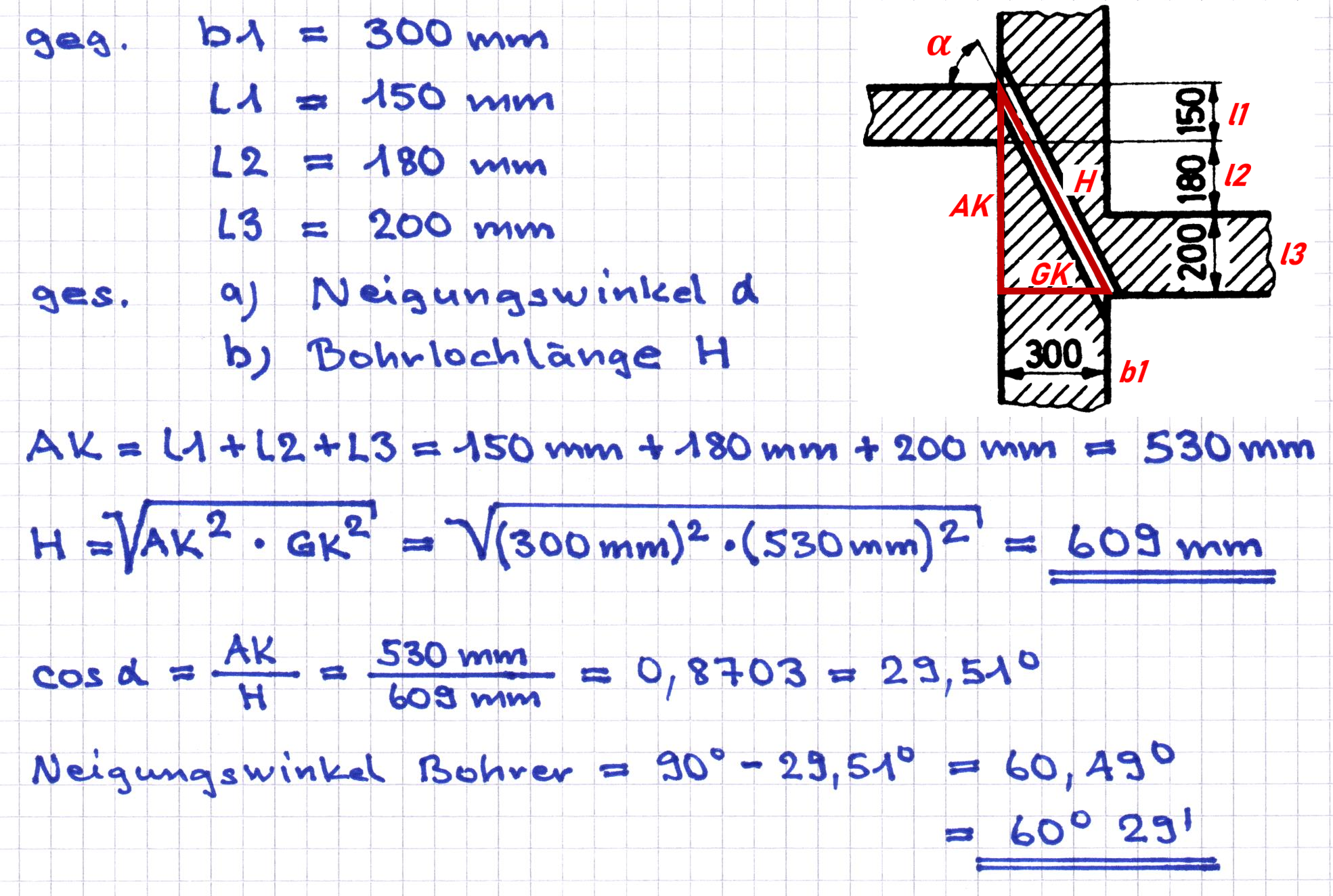

Für eine Boden-Durchführung ist ein Loch wie skizziert zu bohren. Es sind zu bestimmen:
a) der Neigungswinkel für den Bohrer,
b) die Länge des Bohrloches!
b) die Länge des Bohrloches!
⚽ 12. Zeit
Zeit-Umwandlungen

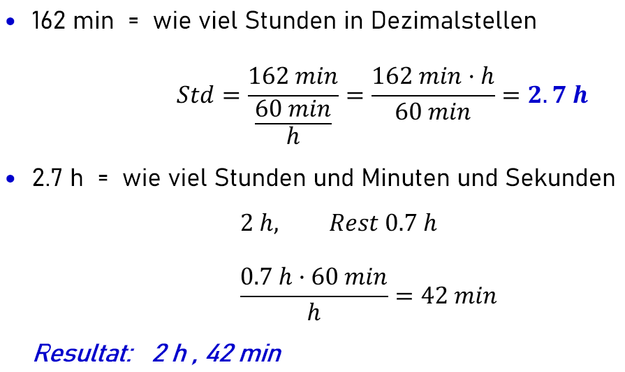

Beispiele
Aufgabe 12.1
Umwandlung von Zeit (Std. / Min. / Sek.) in eine gut lesbare Einheit mit Dezimalstellen (z.B. 15,62 h oder 1,5 min)
a) 2500 min = ?
c) 2404 s = ?
Aufgabe 12.2
Umwandlungen von Dezimalstellen in d / Std. / Min. / Sek.
a) 60,556 h
c) 2404 min
e) 82 s
Aufgabe 12.3
Umwandlung in die gewünschten Masseinheiten
a) 137 s (min, s)
b) 199 min (h, min)
c) 75 h (d, h)

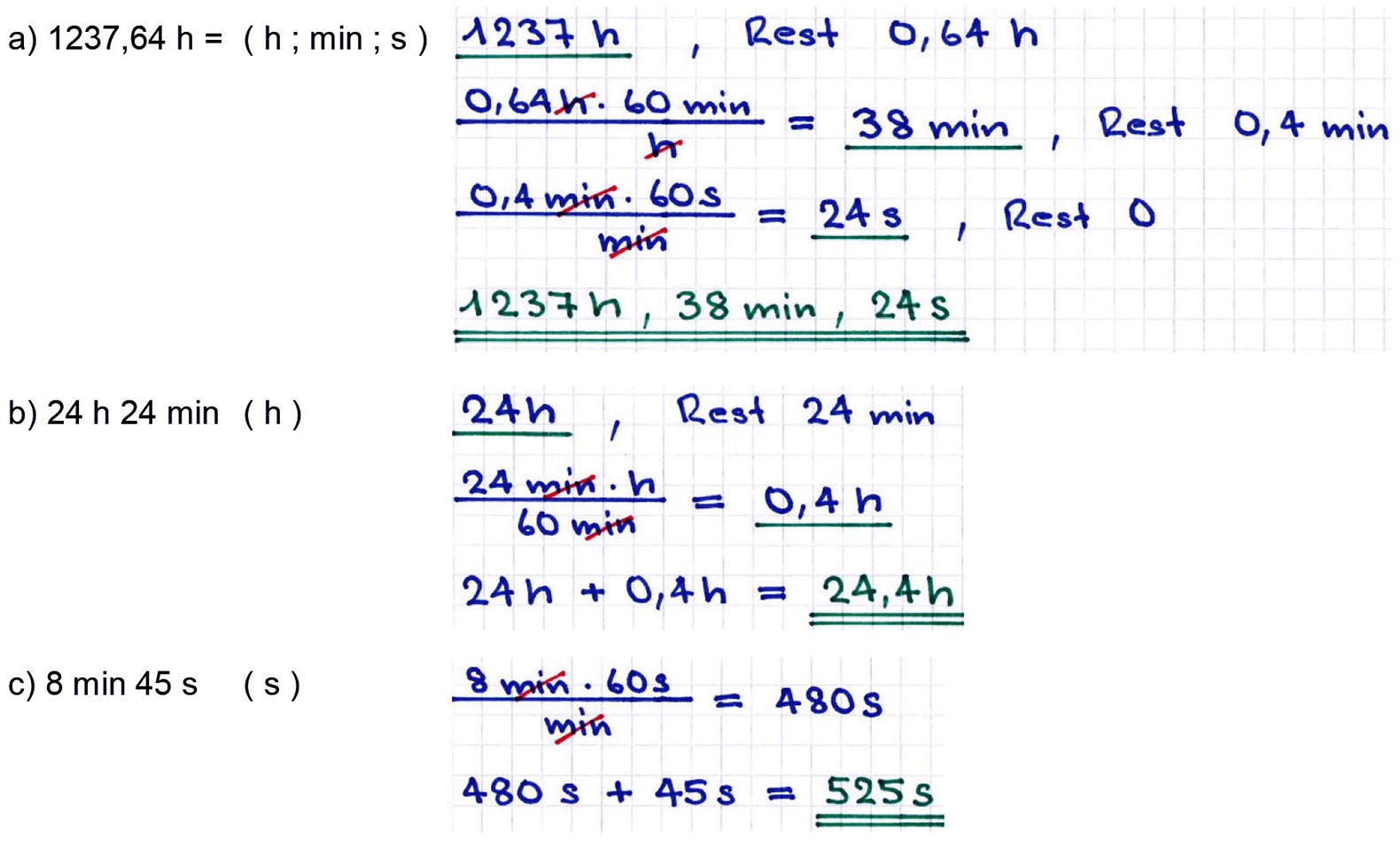

Aufgabe 12.4
Umwandlung in die gewünschten Masseinheiten
a) 1237,64 h (h, min, s)
b) 24 h 24 min (h)
c) 8 min 45 s (s)
⚽ 13. Geschwindigkeit
🍃13.1 Geschwindigkeit V
🍃13.2 Berechnung Reaktions-, Brems- und Anhalteweg (Beispiel bei 80 km/h)
🍃13.3 Berechnung Anhalteweg bei Normal- oder Vollbremsung

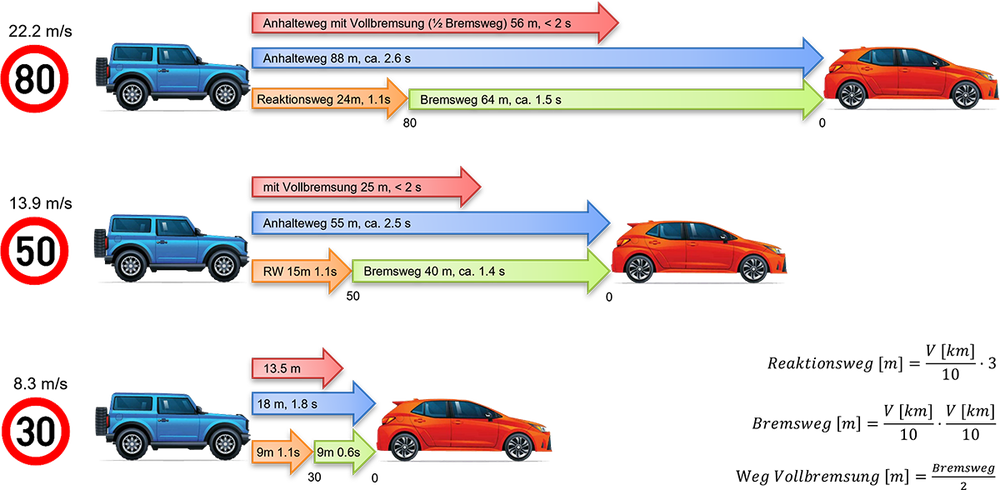

🍃13.4 Beispiele für den Anhalteweg mit Normal- und Vollbremsung

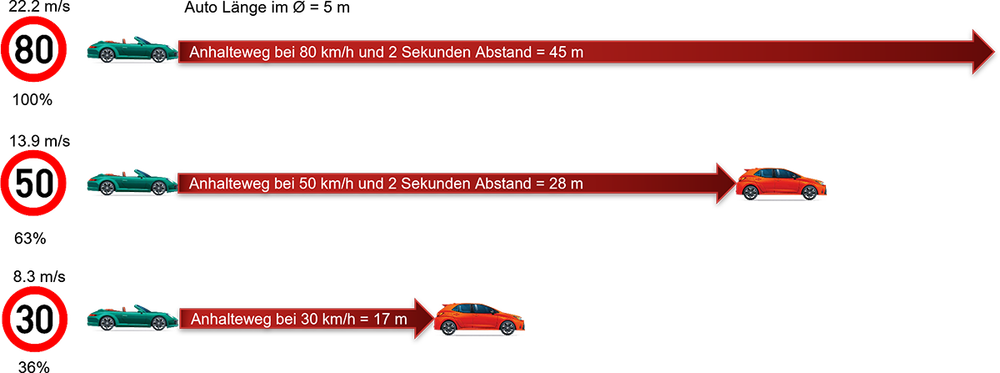

🍃13.5 Massstäblicher Abstand bei 80, 50 und 30 km/h
🍃13.6 Berechnung der theoretischen Kapazität einer guten befahrbaren Strasse
🍃13.7 Beispiele der theoretischen Kapazität des Gotthard-Autotunnels
⚽ 14. Algebra (Formeln umwandeln)

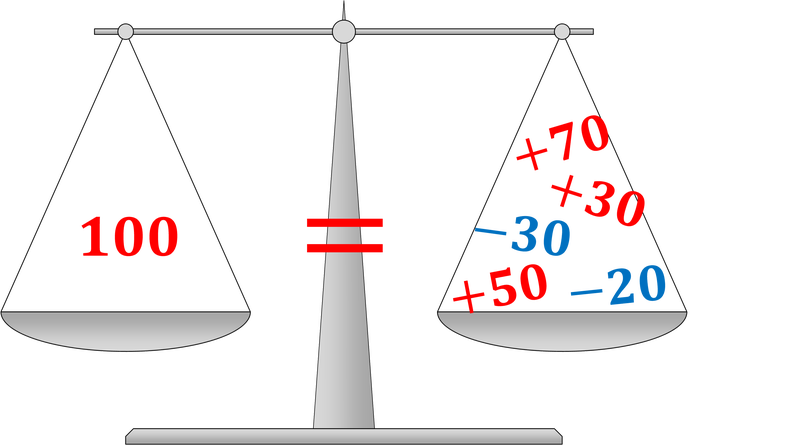

In einer Gleichung, bzw. Formel ist links und rechts vom Gleichheitszeichen stets der selbe Wert.
Egal ob mit Formelzeichen oder Zahlen.Im allgemeinen Sinn versteht man unter Algebra das Teilgebiet der Mathematik, wo mit Zahlen und Buchstaben „gerechnet“ wird, also Terme umgeformt und Gleichungen sowie Ungleichungen gelöst werden.
Beispiel 2: Kreisberechnung mittels Durchmesser (für Elektroberufe ideal)
Lösung;
Beispiel 1: Ohmsches Gesetz
Lösung:

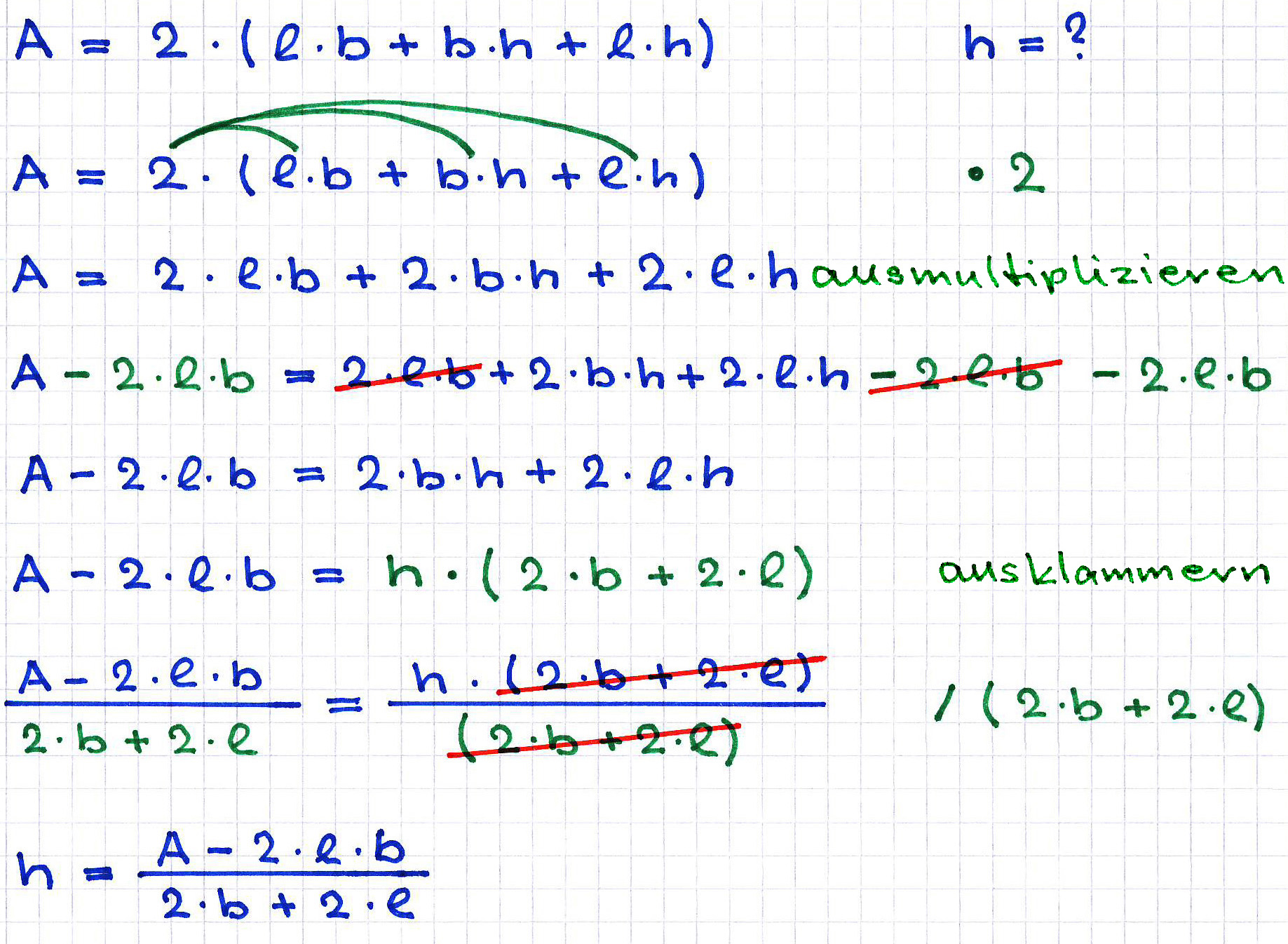

Ausklammern:
Ausmultiplizieren:

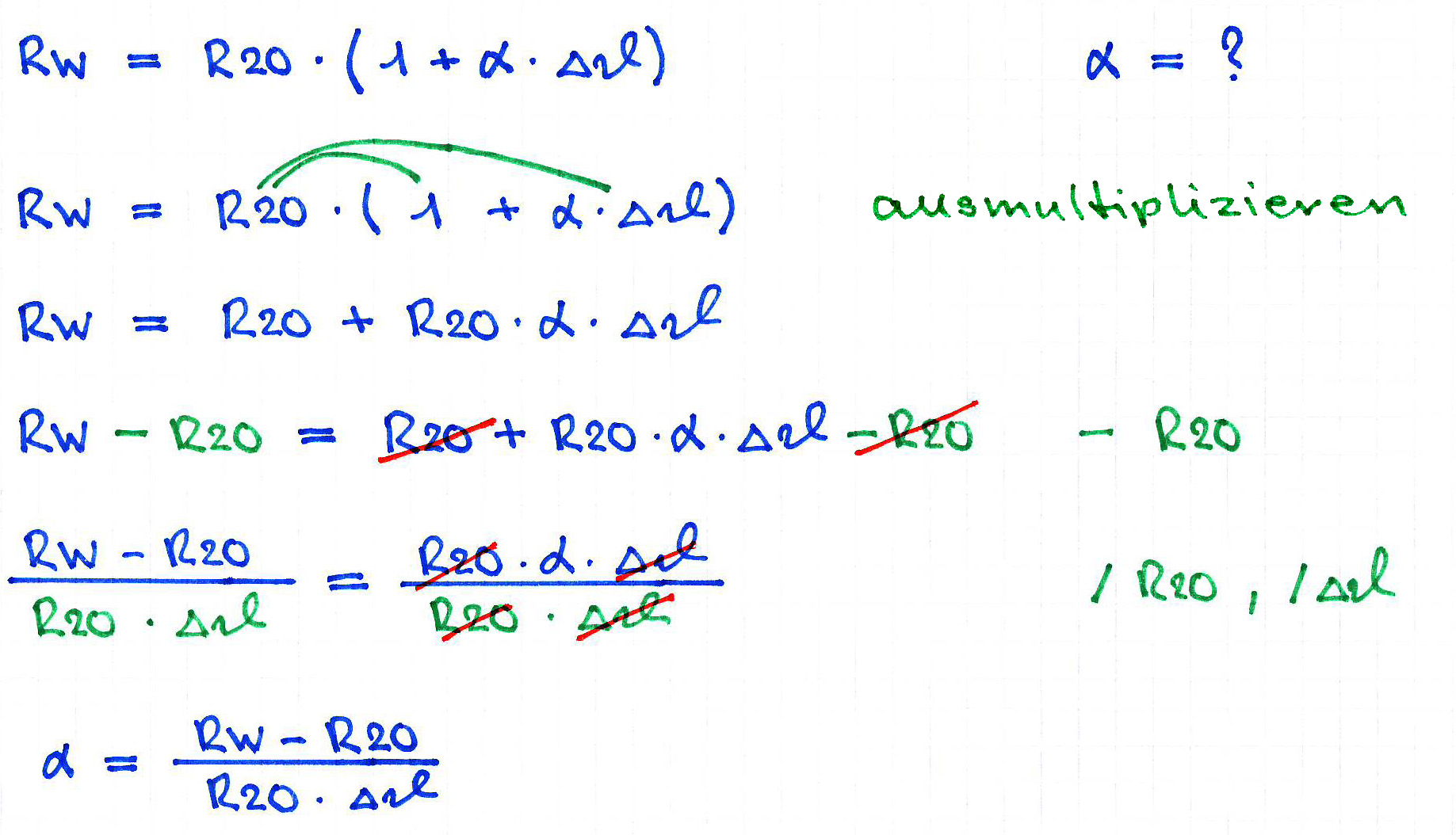

Beispiel 3: Widerstandsberechnung
Lösung;

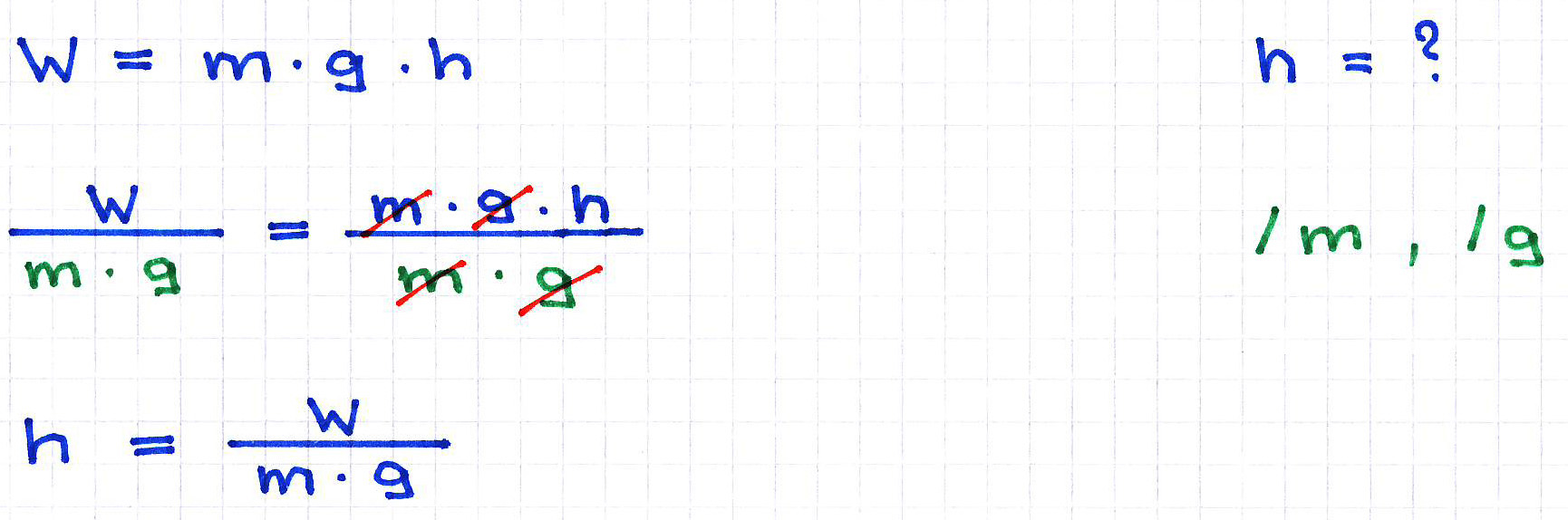

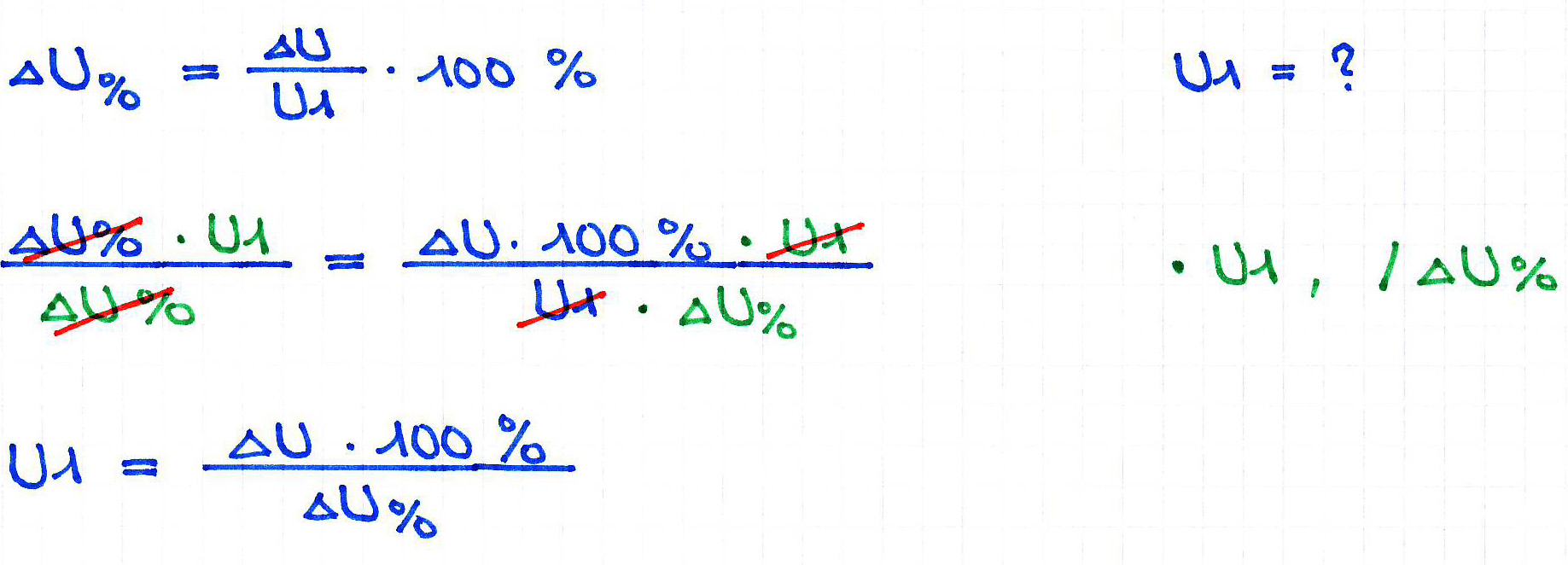

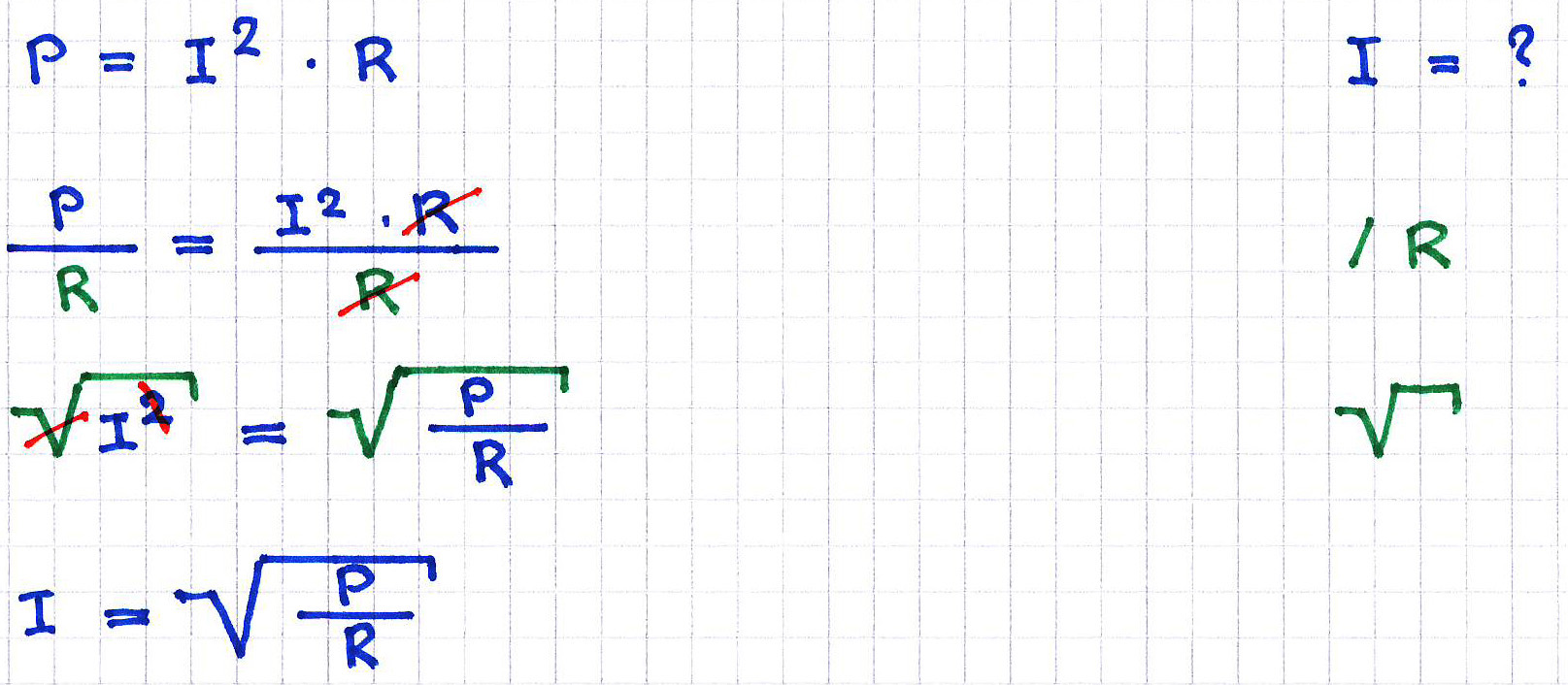

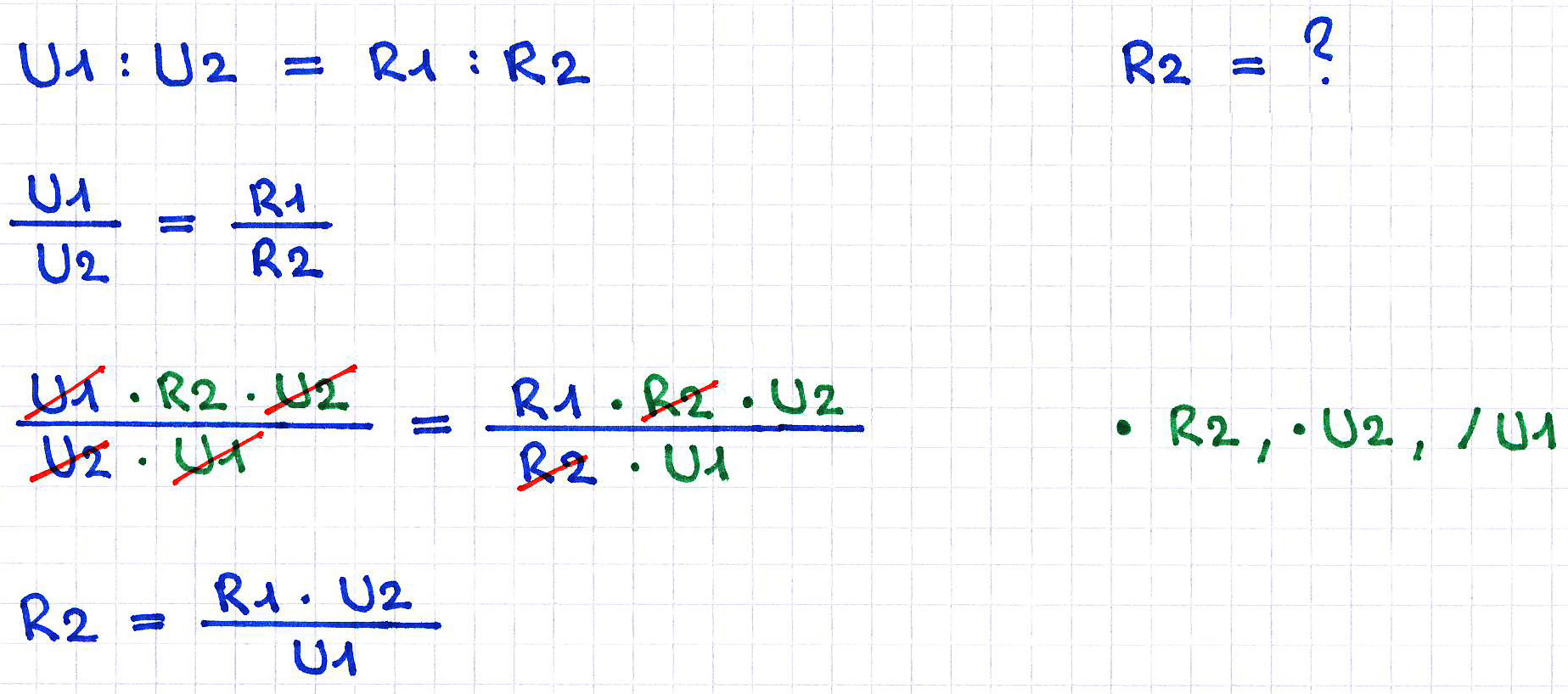

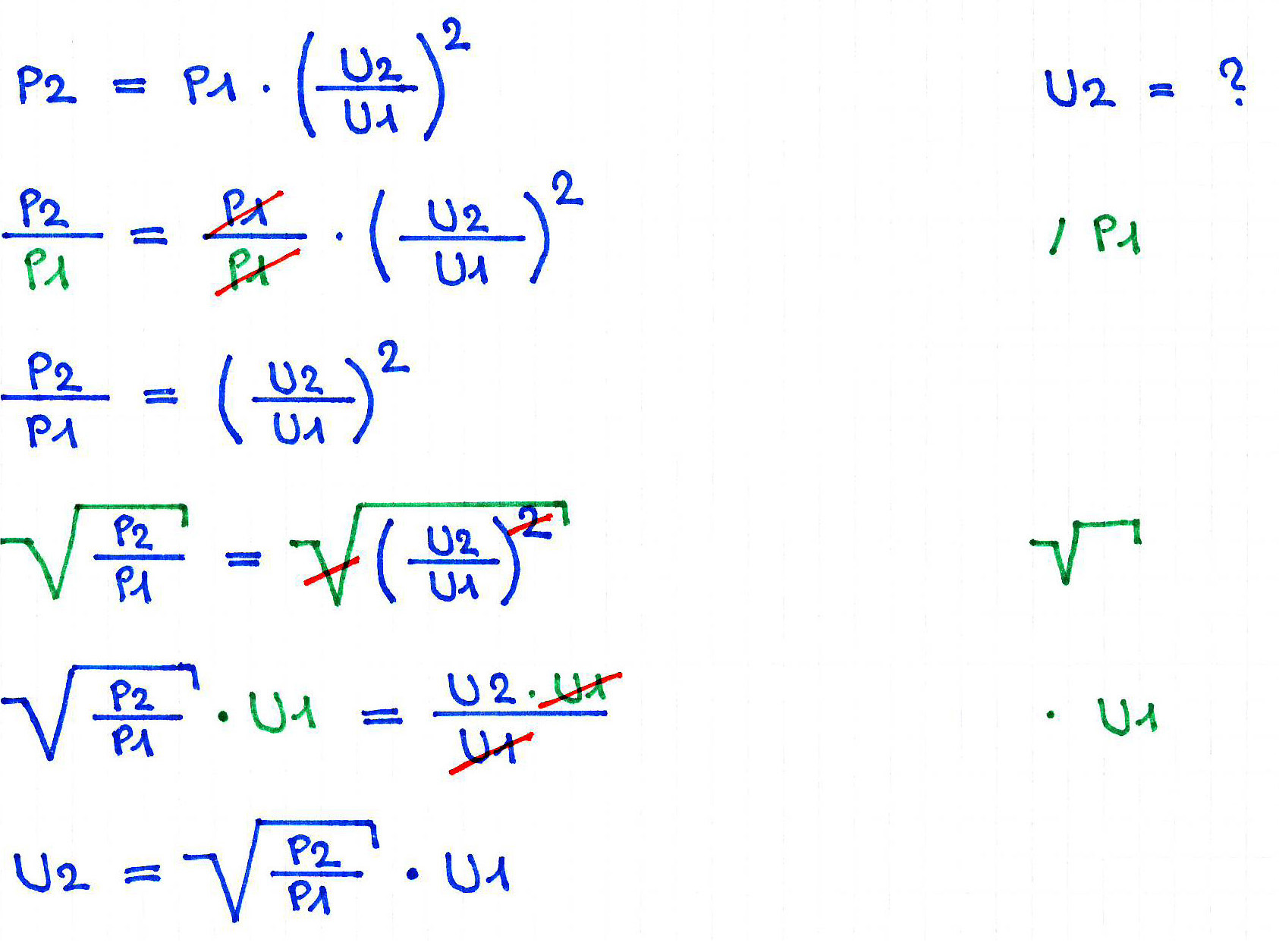

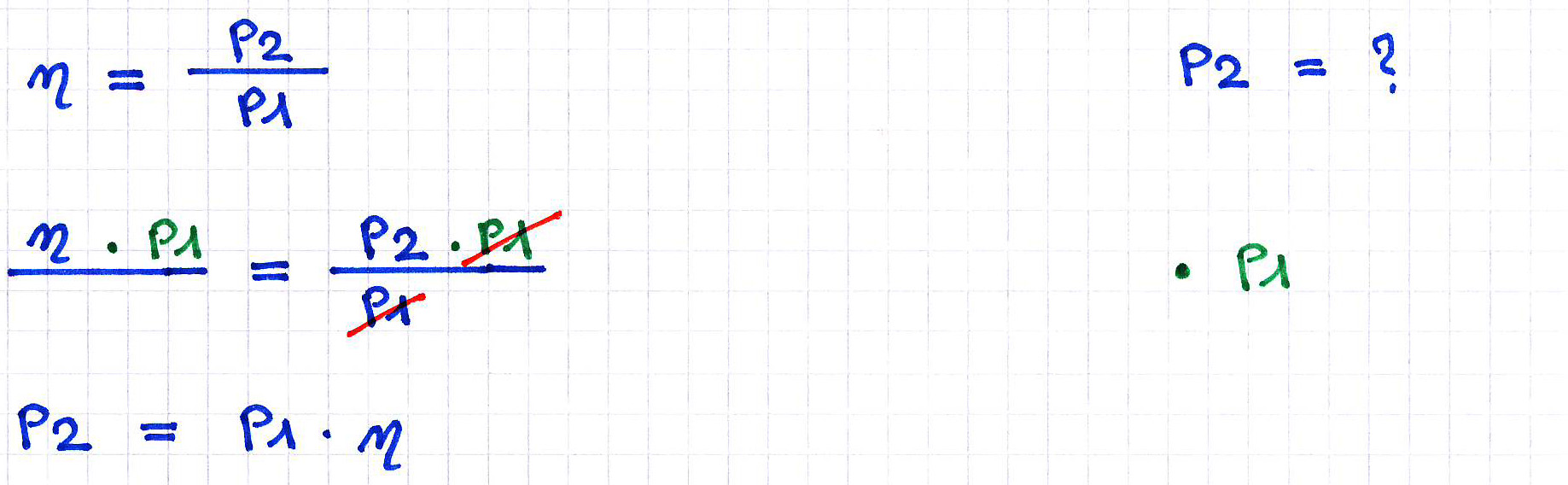

Aufgabe 14.2
Aufgabe 14.1
Aufgabe 14.4
Aufgabe 14.3
Aufgabe 14.6
Aufgabe 14.5
Aufgabe 14.8
Aufgabe 14.7
Aufgabe 14.10
Aufgabe 14.9
Aufgabe 14.12
Aufgabe 14.11
Aufgabe 14.14
Aufgabe 14.13
Aufgabe 14.16
Aufgabe 14.15
Aufgabe 14.18
Aufgabe 14.17
Quellennachweis:
Einzelne Aufgabenstellungen wurden aus dem Buch «Rechnen Elektroberufe, Vebra Verlag, 8630 Rüti (Schweiz)» entnommen.
Alle Aufgaben wurden von Robert Bayard, dem Eigentümer der Webseite, gelöst.
Alle Aufgaben wurden von Robert Bayard, dem Eigentümer der Webseite, gelöst.
