Mathematikaufgaben für Lernende der Elektroberufe im 1. Lehrjahr
⚽ 1. Einheiten
Für Berechnungen jeglicher Art sind die richtigen Einheiten unerlässlich. Beispielsweise ist 100 kW und 100 kWh völlig was anderes und ein riesig grosser Unterschied.

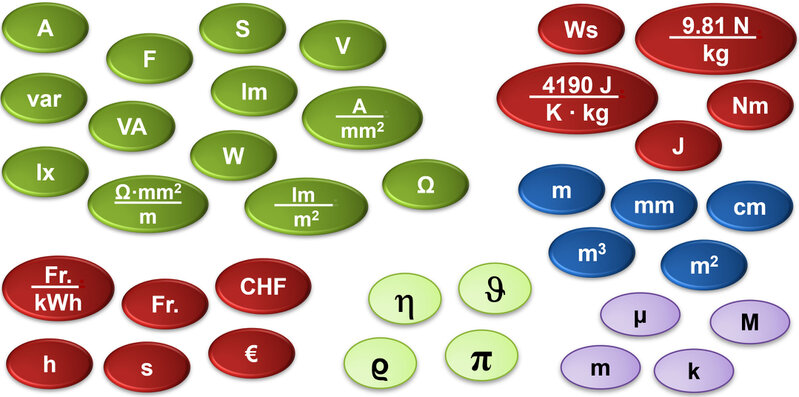

Es gibt sehr viele logisch aufgebaute Einheiten in der Physik. In der Regel müssen nur wenige gelernt werden. Viele Einheiten entstehend ganz einfach anhand der Berechnung, bzw. der Einheiten in der Formel. Einheiten müssen nicht auswendig gelernt, sondern verstanden werden!
Beispiel:
Im Beispiel der Bananen siehst du, wie wichtig die Einheiten sind. Bananen können als Stück oder nach Gewicht gekauft werden. Auch der zur Einheit gehörende Wert, in unserem Beispiel der Preis, ist sehr wichtig.
⚽ 2. Längen und Strecken
Längen • Strecken
Tabelle der Längeneinheiten I
Tabelle der Längeneinheiten II
Aufgabe 2.1
Schreibe die Längen in den in Klammern angegebenen Masseinheiten.
56 cm 3 mm (in cm),
3 km 43 m 76 cm (in km)
3 km 43 m 76 cm (in km)
Aufgabe 2.2
Schreibe ohne Komma in kleineren Masseinheiten
4.06 m
0.3 cm
0.3 cm
Aufgabe 2.3
Längeneinheiten Zoll berechnen (1 Zoll = 25.4 mm)
2½ Zoll = ? [mm]
1¾ Zoll = ? [cm]
1¾ Zoll = ? [cm]
Aufgabe 2.4
Zähle zusammen (Resultate in mm, cm, dm, m und km)
20 cm + 1.3 m + 62 mm + 3.45 dm = ?
1250 mm – 8.3 cm – 1.5 m + 32.4 dm = ?
Aufgabe 2.5
4-Kant-Rahmen aus Flachstahl
a) Wie viele Meter Flachstahl werden benötigt?
b) Wie lange ist der Rest einer Stange mit 3 Meter länge, wenn pro Schnitt 2 mm verloren gehen?
b) Wie lange ist der Rest einer Stange mit 3 Meter länge, wenn pro Schnitt 2 mm verloren gehen?
Aufgabe 2.6
Ein Bund Installationsdraht hat einen mittleren Durchmesser von 25,5 cm und 170 Windungen.
Wie lang ist der Draht auf dem Bund?
Wie lang ist der Draht auf dem Bund?
Aufgabe 2.7
Wie lang ist die Gesamtlänge des Heizkabels inkl. Zuleitung.
Masse in Meter.
Masse in Meter.
Aufgabe 2.8

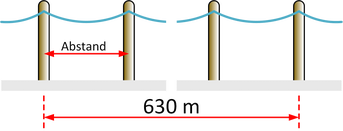

Bei einer 630 m langen Freileitung darf der Mast-Abstand maximal 48 m betragen.
a) Wie viele Masten werden benötigt?
b) Wie lange ist der effektive Mastabstand?
a) Wie viele Masten werden benötigt?
b) Wie lange ist der effektive Mastabstand?
Aufgabe 2.9

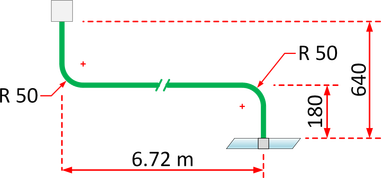

Wie lange ist die Leitung?
Aufgabe 2.10
Ein Kabel wird wie abgebildet verlegt.
Berechnen Sie die gestreckte Länge des Kabelbogens!
Berechnen Sie die gestreckte Länge des Kabelbogens!
⚽ 3. Eckige- und Kreis- Flächen

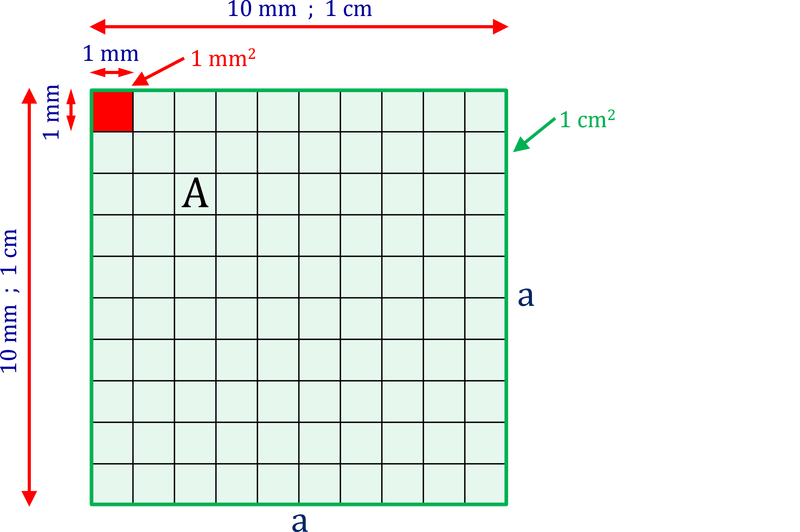

Fläche ; Quadrat

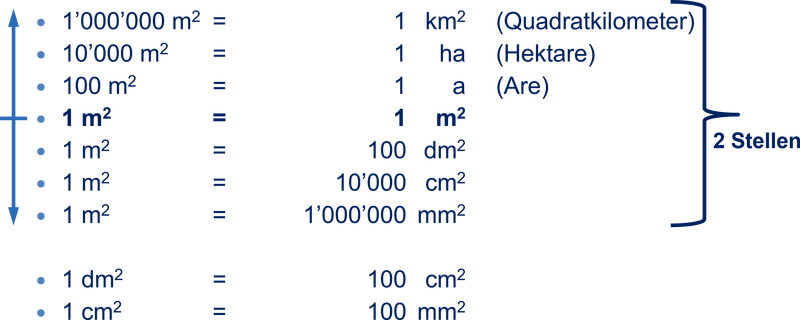

Tabelle der Flächeneinheiten

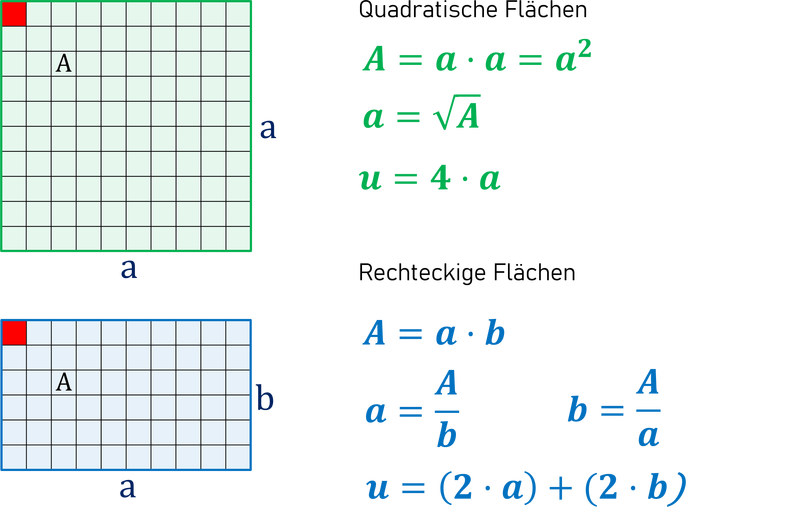

Rechteckige Flächen
Asymmetrische Flächen

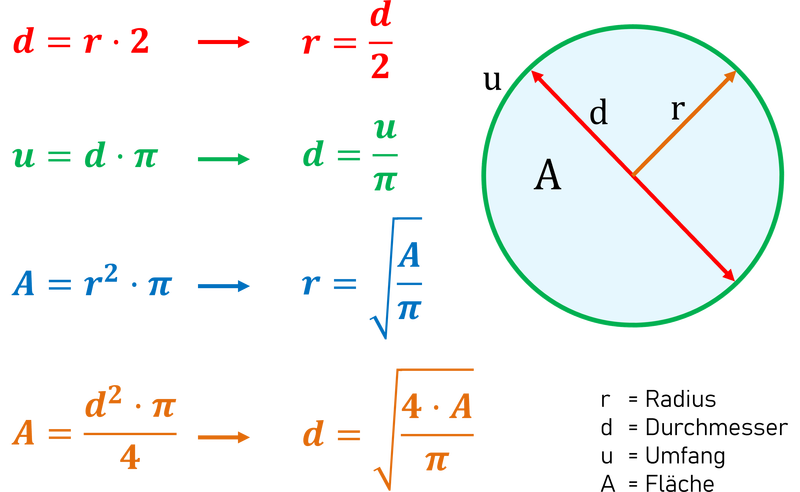

Kreisflächen
Legende
A = Fläche
h = Höhe
u = Umfang
a, b, c, d = Seitenlängen
h = Höhe
u = Umfang
a, b, c, d = Seitenlängen
Aufgabe 3.1
Ein Quadrat hat eine Länge von 100 mm.
Berechnen Sie die Fläche des Quadrats in cm2
Berechnen Sie die Fläche des Quadrats in cm2
Aufgabe 3.2
Ein Rechteck hat folgende Masse: a = 1000 mm, b = 200 dm.
Berechnen Sie die Fläche des Rechtecks in m2
Berechnen Sie die Fläche des Rechtecks in m2
Aufgabe 3.3
Ein Rechteck hat eine Fläche von 2 Hektaren. Die kurze Seite beträgt 120 m.
Berechnen Sie die Länge der langen Seite in Meter.
Berechnen Sie die Länge der langen Seite in Meter.
Aufgabe 3.4
Ein Kreis hat ein Radius von 300 mm.
Berechnen Sie den Umfang in m.
Berechnen Sie den Umfang in m.
Aufgabe 3.5
Ein Kreis hat ein Durchmesser von 2 mm.
Berechnen Sie die Fläche des Kreises.
Berechnen Sie die Fläche des Kreises.
Aufgabe 3.6
Ein Kreis hat eine Fläche von 1,5 mm2.
Berechnen Sie den Durchmesser des Kreises.
Berechnen Sie den Durchmesser des Kreises.
Aufgabe 3.7
Welche Länge hat die Seitenlänge einer Kohlebürste von quadratischem Querschnitt, der 10,24 cm2 messen soll?
Aufgabe 3.8
Berechnen Sie den Material-Querschnitt des gegebenen Vierkantrohres!
Aufgabe 3.9
Gegeben ist der Grundriss eines Raumes mit elektrischer Bodenheizung.
Wie viele m2 misst der Boden?
Wie viele m2 misst der Boden?
Aufgabe 3.10
Ein Reflektor hat eine Lichtaustrittsöffnung von 155 mm Durchmesser.
Berechnen Sie die Fläche in a) mm2, b) cm2, c) dm2!
Berechnen Sie die Fläche in a) mm2, b) cm2, c) dm2!
Aufgabe 3.11
Ein Rundleiter soll 320 mm2 Querschnitt aufweisen.
Bestimmen Sie den Durchmesser des Leiters! (Auf den nächsten ganzen mm aufrunden)
Bestimmen Sie den Durchmesser des Leiters! (Auf den nächsten ganzen mm aufrunden)
Aufgabe 3.12
Berechnen Sie den Querschnitt eines Leiters, der aus 42 Einzeldrähten von 0,15 mm Ø besteht!
Aufgabe 3.13
Eine Tischleuchte aus Metall hat auf der Oberseite 6 Ventilationslöcher von 12 mm Ø.
Wie gross ist der gesamte Querschnitt des Luft-Durchtritts?
Wie gross ist der gesamte Querschnitt des Luft-Durchtritts?
Aufgabe 3.14
Die elektrische Berechnung ergibt für eine rohrförmige Sammelschiene einen Querschnitt von 800 mm2.
Wie gross wird der Rohr-Innen-Durchmesser, wenn der Aussen-Durchmesser 48 mm beträgt?
Wie gross wird der Rohr-Innen-Durchmesser, wenn der Aussen-Durchmesser 48 mm beträgt?
Aufgabe 3.15
Berechnen Sie den Querschnitt der Lasche an der Stelle A ... A!
Aufgabe 3.16
Bestimmen Sie die Fläche der Schalter- Deckplatte!
(Rondell)
(Rondell)
⚽ 4. Dreiecke

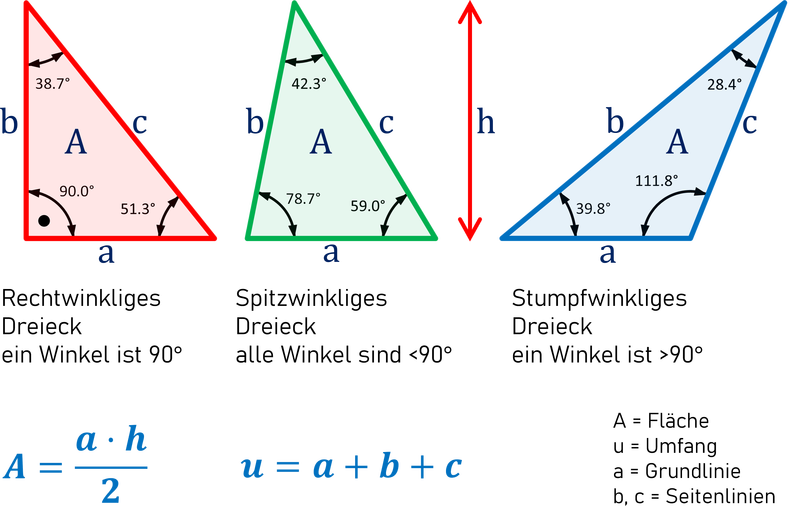

Ungleichseitige Dreiecke

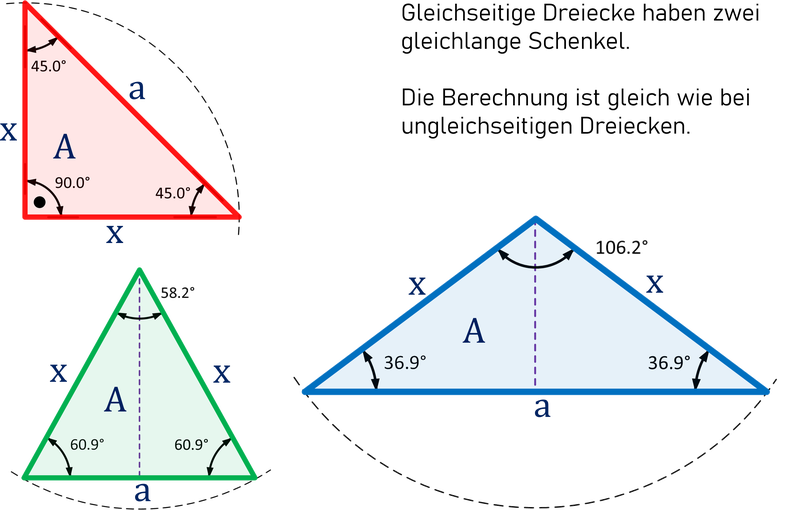

Gleichschenklige Dreiecke
Gleichseitiges Dreieck
Legende
A = Fläche
a = Grundlinie
h = Höhe
u = Umfang
a, b, c, d = Seitenlängen
a = Grundlinie
h = Höhe
u = Umfang
a, b, c, d = Seitenlängen
Aufgabe 4.1
Verstärkungs-Blech zu einer Konsole.
Wie viele m2 Blech werden für 60 Konsolen benötigt?
Wie viele m2 Blech werden für 60 Konsolen benötigt?
Aufgabe 4.2
Das Dach einer Laterne besteht aus 4 gleichschenkligen, dreieckförmigen Blechen.
Welcher Blechbedarf ergibt sich für das Dach einer Laterne?
Welcher Blechbedarf ergibt sich für das Dach einer Laterne?
Aufgabe 4.3
Wie viele dm2 Blech werden für die Abdeckung benötigt?
Aufgabe 4.4
Das Profil einer Stange bildet ein gleichseitiges Dreieck von 22 mm Seitenlänge.
Wie gross ist der Querschnitt der Stange?
Wie gross ist der Querschnitt der Stange?
⚽ 5. Verschiedene asymmetrischen Flächen
Aufgabe 5.1
Berechnung Sie die Fläche des Grundrisses in m2.
Aufgabe 5.2
Wie viele Quadratmeter Blech werden für 5 der gegebenen Abdeckungen benötigt?
Aufgabe 5.3
Berechnen Sie anhand des Planes die Rasenfläche und geben Sie diese an in:
a) m2,
b) Aren a
a) m2,
b) Aren a
