Mathematik-2 - Elektrotechnik

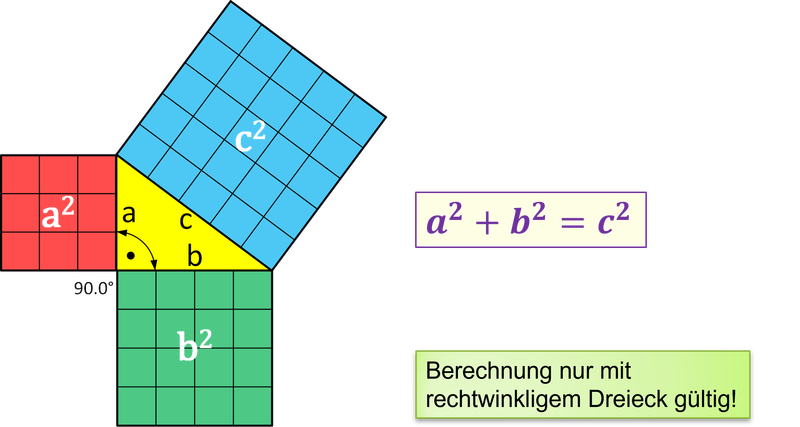

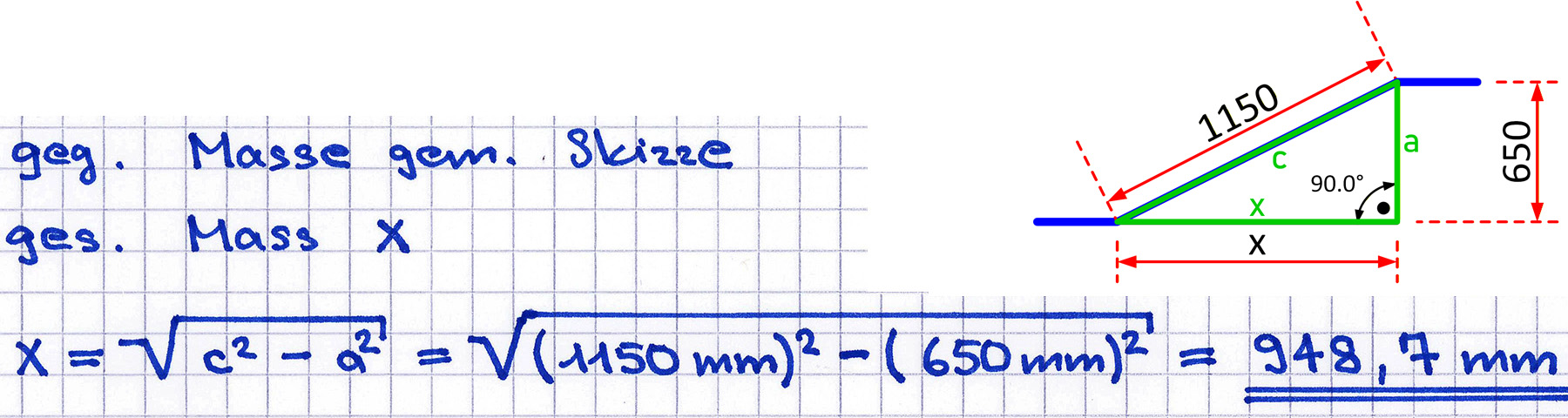

Eine Leitung ist nach Skizze verlegt.
Berechnen Sie das Mass x!

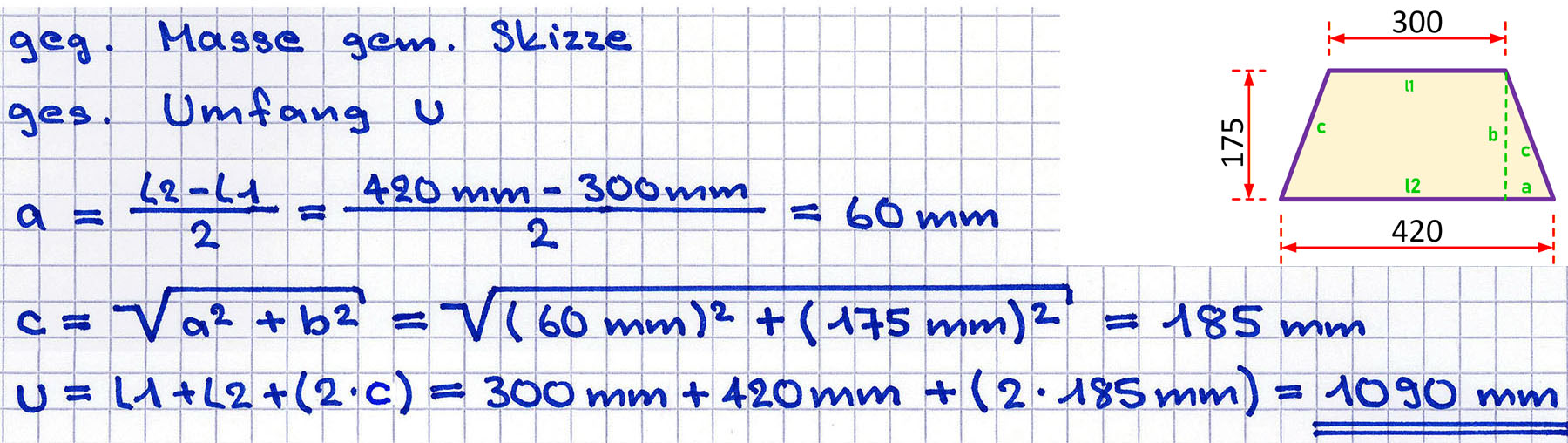

Eine Abdeckung hat die skizzierte Form und ist mit einem Metallrahmen einzufassen.
Wie viel Metall-Profil wird in mm benötigt?

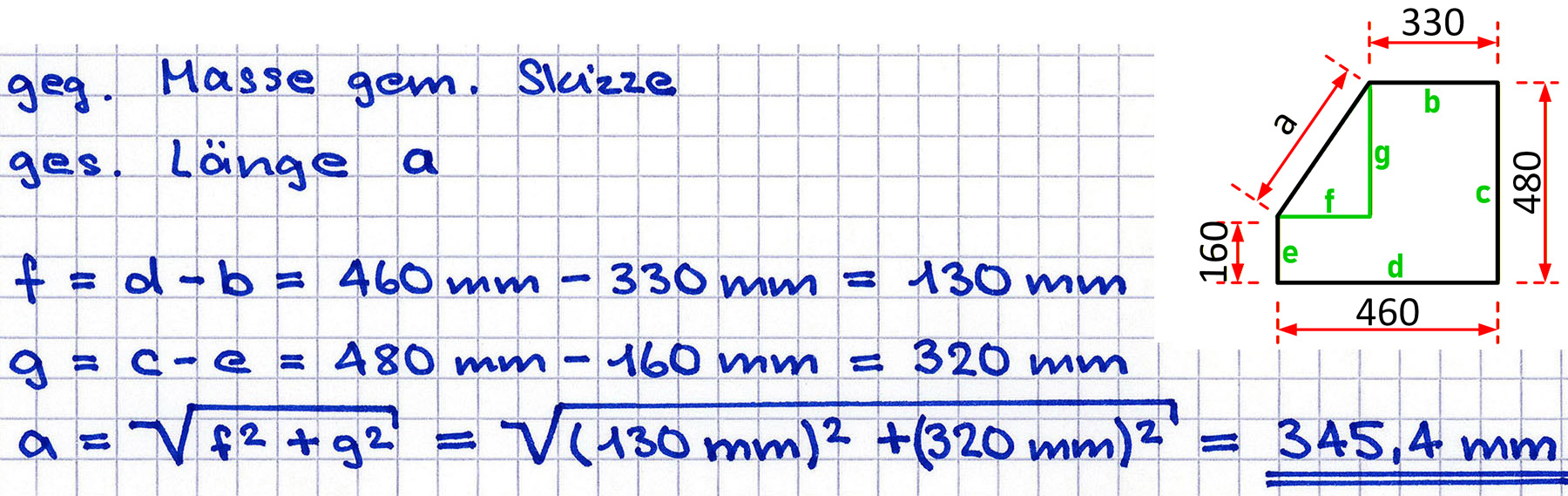

Wie lange ist die Kante a des Bleches?

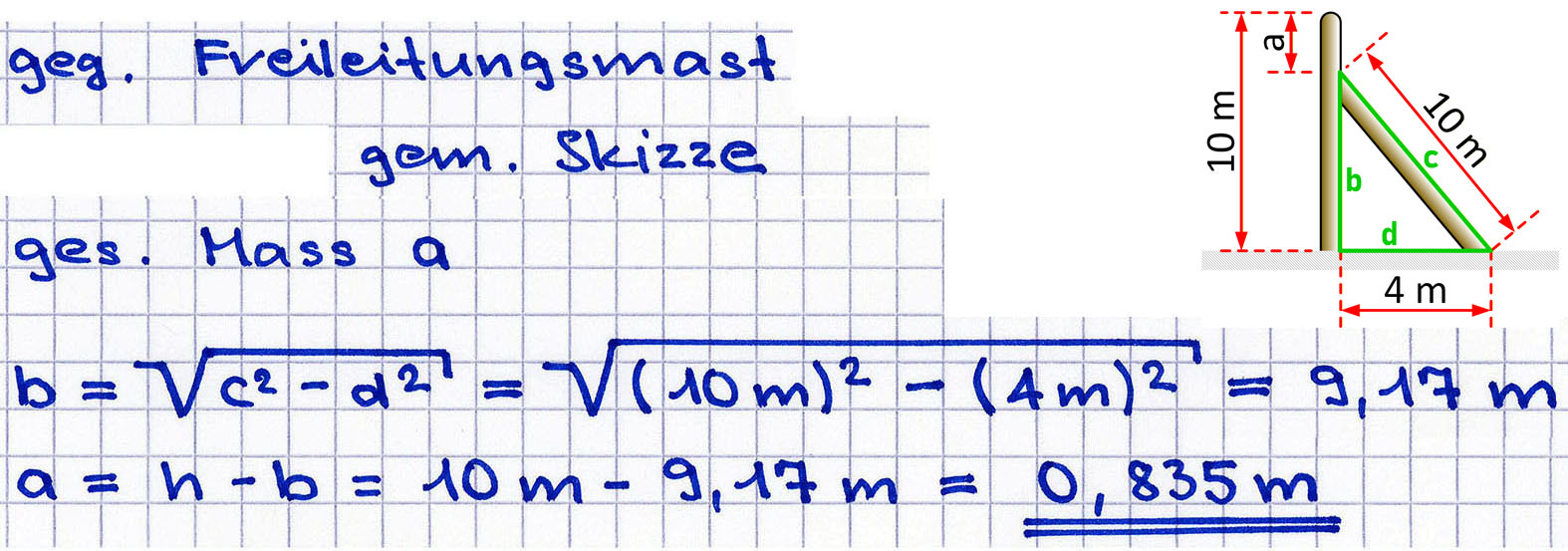

Freileitungsmast mit Endverstärkung.
Bestimmen Sie das Mass a!

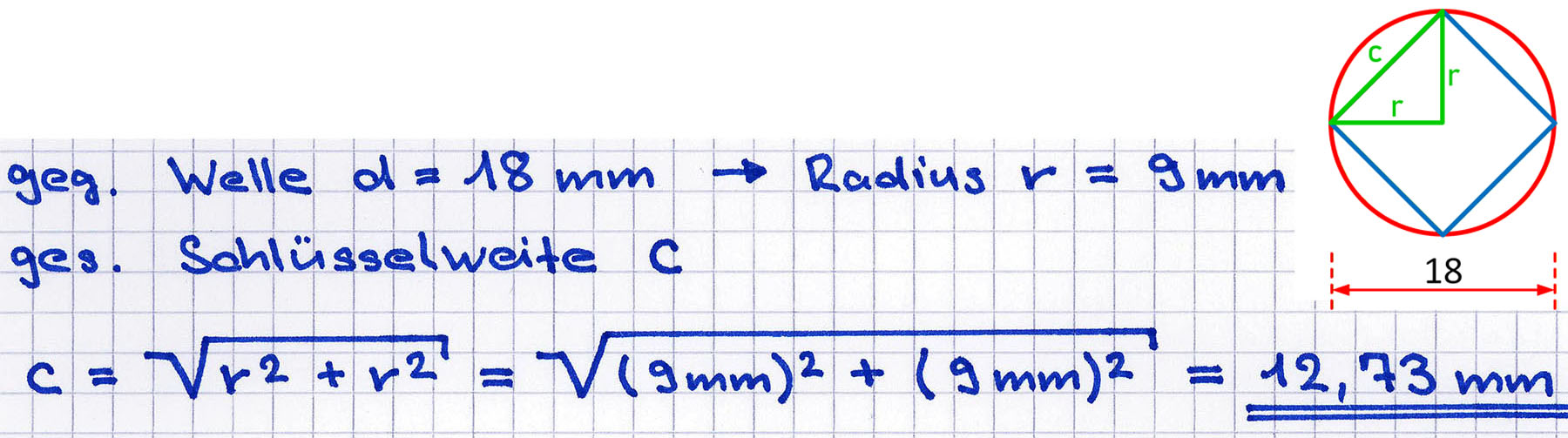

An einem Wellenende von 18 mm Durchmesser wird ein Vierkant gefräst.
Berechnen Sie die Schlüsselweite des Vierkants.

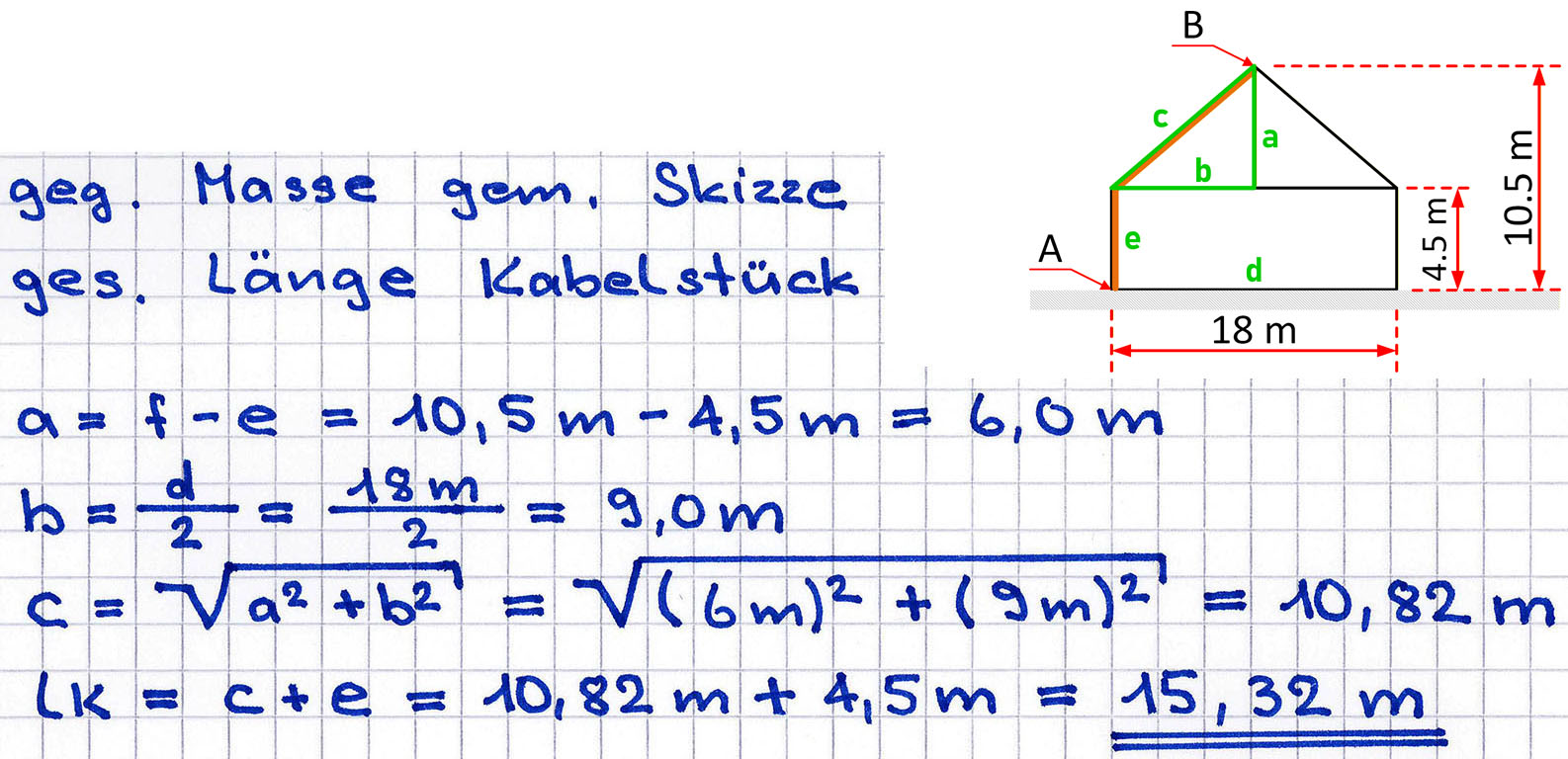

Wie lange wird das installierte Kabelstück in der Halle von A ... B

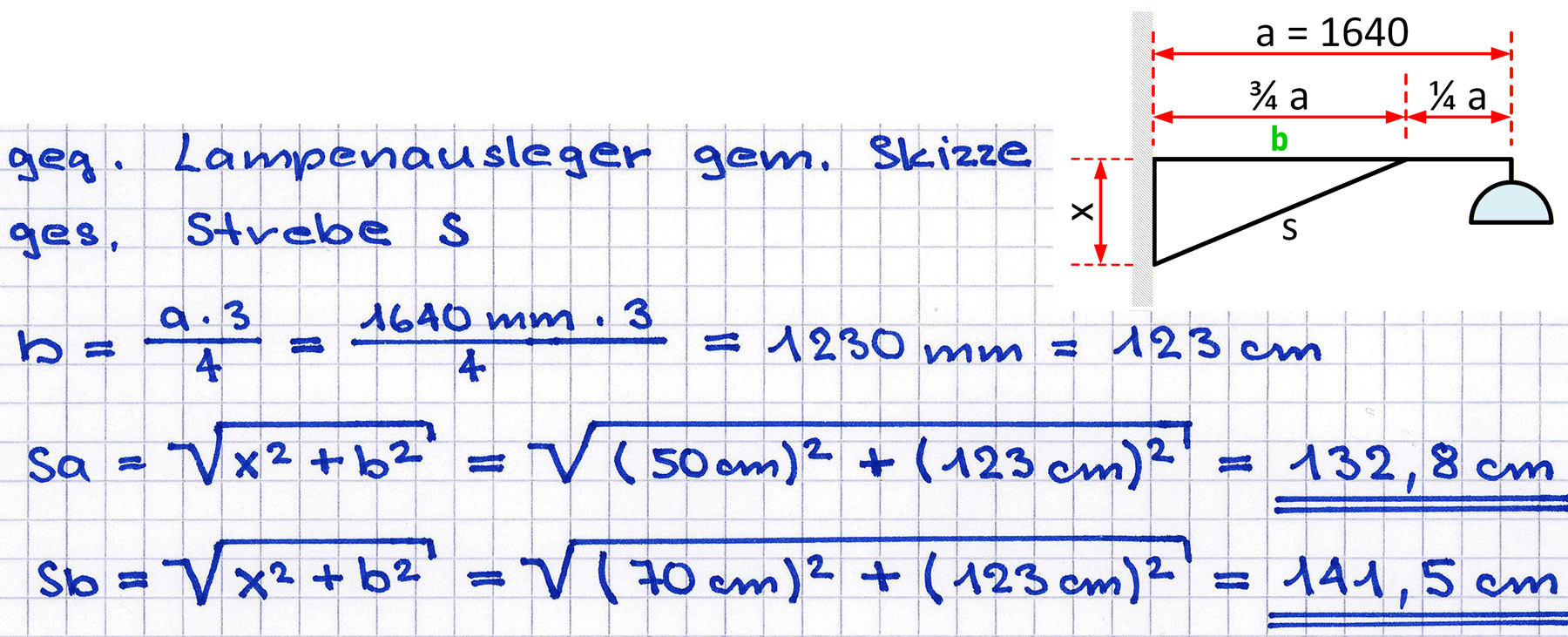

Lampenausleger: Bestimmen Sie die Länge der Strebe S, wenn
a)   x= 50 cm,
b)   x= 70 cm ist!

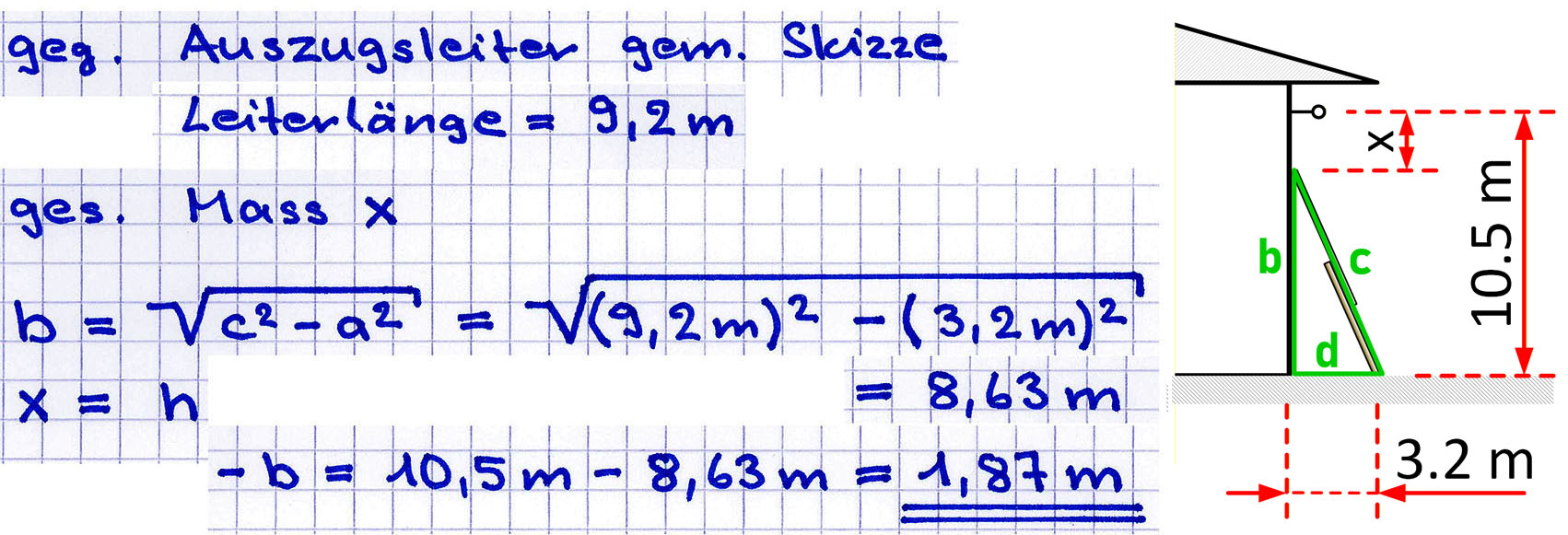

Eine Leiter von 5 m Länge kann max. auf 9,2 m ausgezogen werden.
Wie weit unter einem Mauerhaken für ein Seil berührt die Leiter die Hauswand, wenn die Leiter höchstens 3,2 m von der Wand entfernt sein darf?

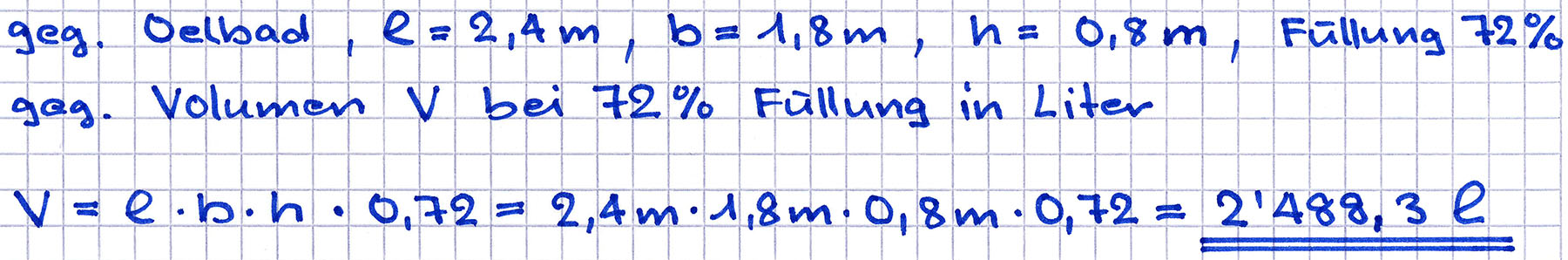

Ein Ölbad misst 1,8 x 2,4 m und ist 0,8 m tief. Es ist zu 72% gefüllt.
Welche Menge Öl enthält das Bad?

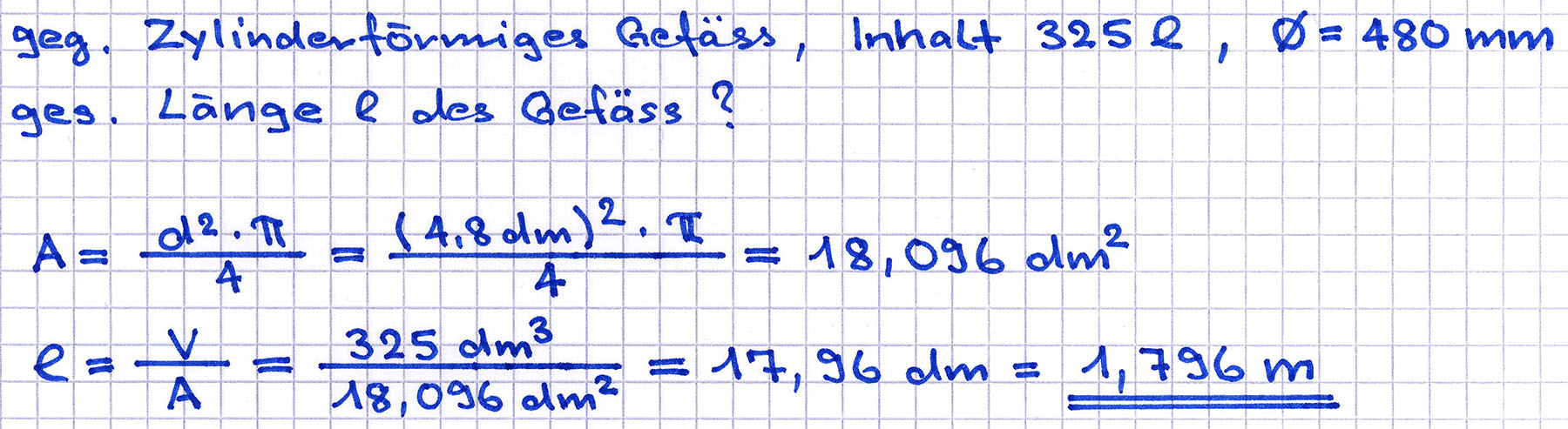

Das Expansionsgefäss eines Trafos soll 325 Liter fassen und 480 mm Innendurchmesser aufweisen.
Wie lange wird das zylinderförmige Gefäss?

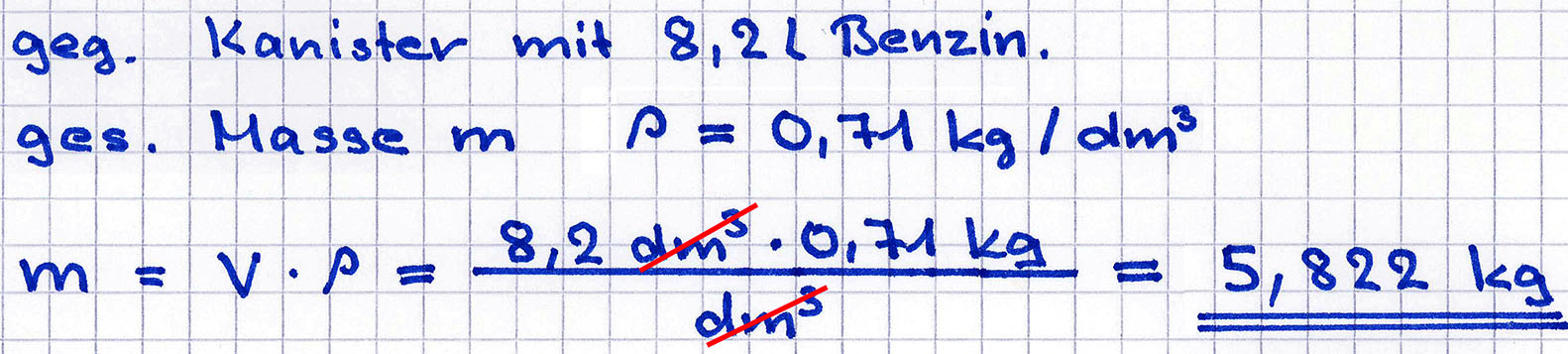

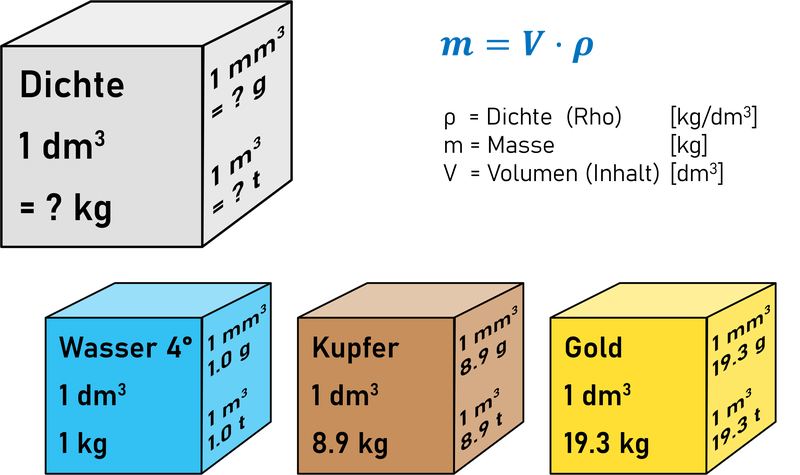

In einem Kanister befinden sich 8,2 Liter Benzin (ρ = 0,71 kg/dm3).
Bestimmen Sie die Masse!

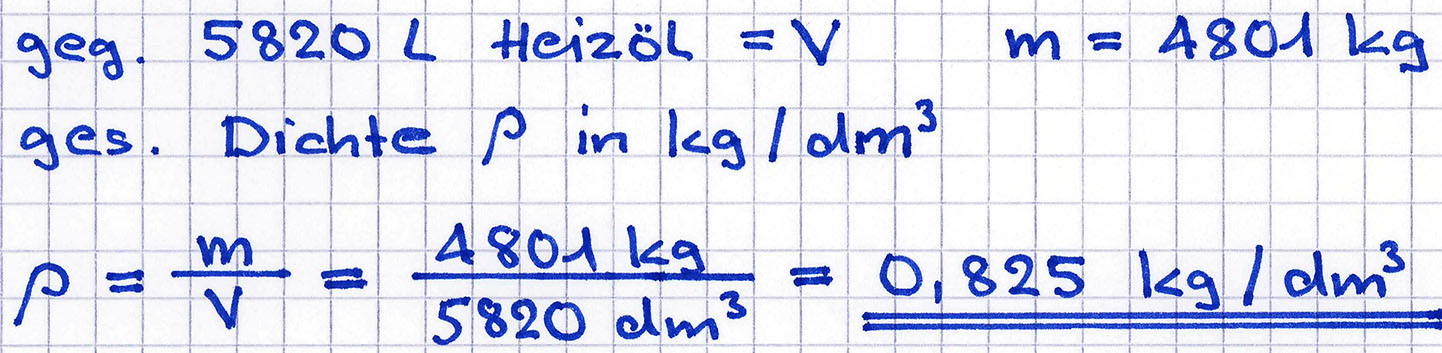

Ein Hausbesitzer kauft 5820 Liter Heizöl. Verrechnet werden ihm 4801 kg.
Mit welcher Dichte hat die Lieferfirma gerechnet?

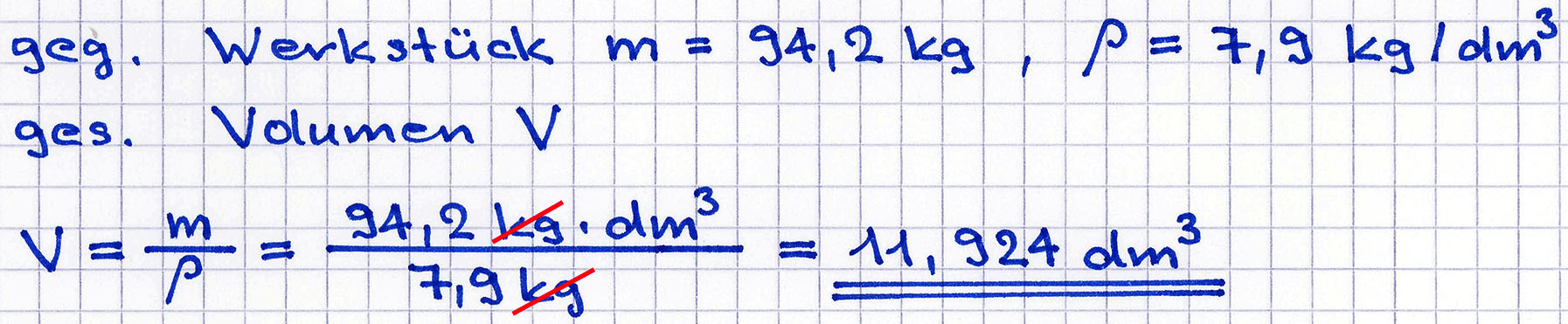

Ein stählernes Werkstück wiegt 94,2 kg.
Bestimmen Sie das Volumen! (ρ = 7,9 kg/dm3)

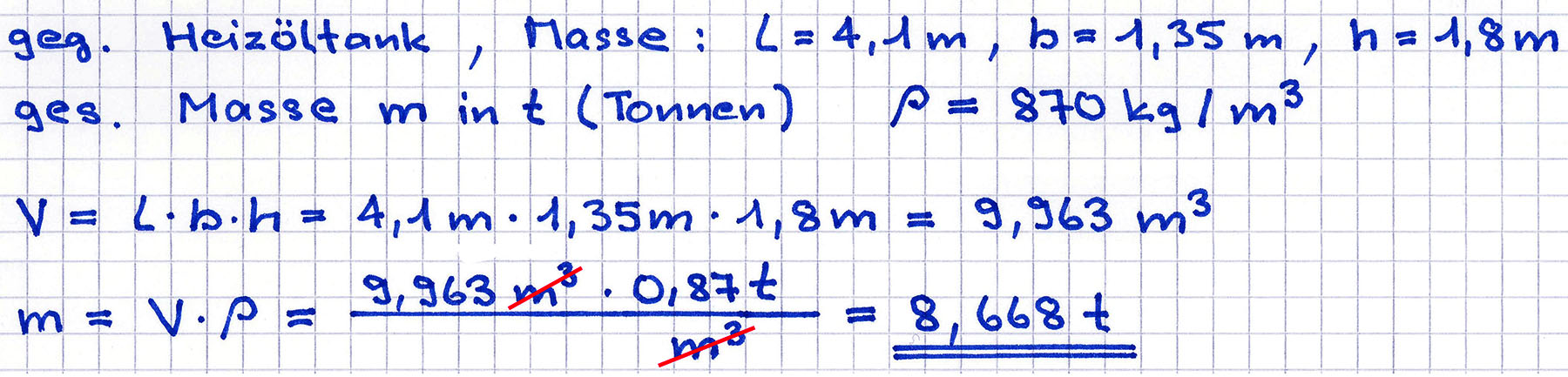

Wie viele Tonnen Heizöl fasst ein prismatischer Tank mit den Innen-Massen 4,1 x 1,8 x 1,35 m? (ρ = 0,87 kg/dm3)
